Compreendendo a soldagem por onda
Soldagem por onda é um processo de fabricação eletrônica de alto volume usado para criar juntas de solda confiáveis entre componentes eletrônicos e placas de circuito impresso (PCBs). Este processo automatizado é comumente empregado na montagem de PCBs, especialmente na produção de eletrônicos de consumo, componentes automotivos e dispositivos de comunicação.
Como funciona a soldagem por onda?
A soldagem por onda envolve várias etapas principais:
- Preparação: O PCB é primeiro revestido com uma camada de fluxo para ajudar a facilitar o processo de soldagem, evitando a oxidação e melhorando a molhabilidade da solda.
- Posicionamento dos componentes: Os componentes são colocados no PCB manualmente ou por meio de máquinas automáticas de coleta e colocação.
- Sistema transportador: O PCB é carregado em uma correia transportadora e passa por uma série de estações que incluem fluxo, pré-aquecimento, onda de solda e resfriamento.
- Fluxo: A estação de fluxo aplica fluxo ao PCB, garantindo que as superfícies dos componentes e do PCB sejam devidamente revestidas.
- Pré-aquecimento: A zona de pré-aquecimento aquece o PCB a uma temperatura específica para prepará-lo para soldagem, o que ajuda a reduzir o choque térmico nos componentes.

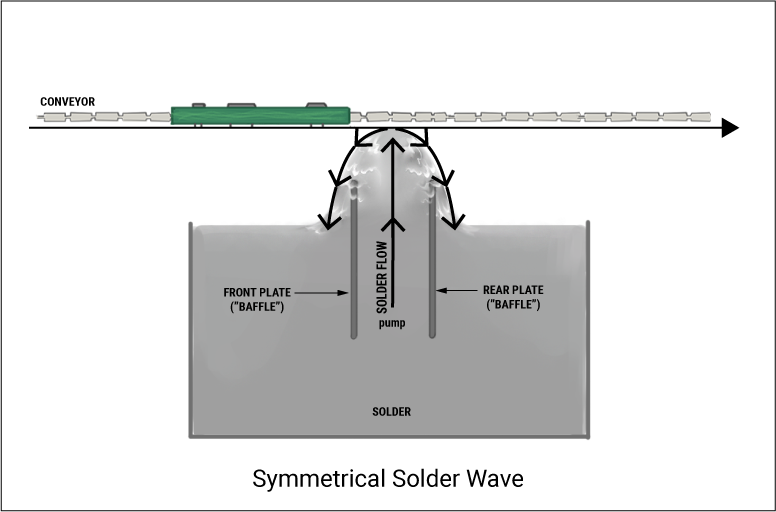

- Onda de Solda: O coração do processo de soldagem por onda, esta etapa envolve passar o PCB sobre uma onda de solda derretida. A onda pode ter o formato de uma rampa, e sua altura e velocidade podem ser ajustadas de acordo com os requisitos específicos da montagem.
- Resfriamento: Após a onda de solda, o PCB passa por um túnel de resfriamento que solidifica as juntas de solda, fixando os componentes ao PCB.
Quais são os principais benefícios da soldagem por onda?
- Eficiência: A soldagem por onda permite uma produção automatizada e de alta velocidade, aumentando significativamente a produtividade e reduzindo os custos de mão de obra.
- Consistência: Este processo garante qualidade e confiabilidade consistentes da junta de solda, o que é crucial para montagens eletrônicas.
- Custo-benefício: A capacidade de soldar várias juntas simultaneamente reduz os custos por unidade, tornando a soldagem por onda uma opção econômica para produção em massa.
- Versatilidade: A soldagem por onda pode ser adaptada para vários tipos de PCBs, incluindo placas de um e dois lados, tornando-se uma solução flexível para diferentes necessidades de fabricação.
Quais são os desafios comuns na soldagem por onda?
- Danos térmicos: O calor excessivo pode danificar componentes sensíveis e causar problemas como formação de pontes de solda ou levantamento de componentes.
- Resíduo de fluxo: O fluxo residual pode causar problemas de confiabilidade e pode exigir etapas de limpeza adicionais.
- Defeitos nas juntas de solda: Práticas de soldagem inadequadas podem levar a defeitos como molhagem inadequada, juntas frias ou solda insuficiente.
Conclusão
A soldagem por onda é uma ferramenta poderosa no campo da fabricação de eletrônicos, oferecendo alta eficiência, consistência e custo-benefício. Entender o processo, seus benefícios e potenciais desafios é essencial para qualquer pessoa envolvida na produção e montagem de componentes eletrônicos. Com os avanços contínuos na tecnologia, a soldagem por onda continua sendo um processo essencial na busca por montagens eletrônicas mais confiáveis e econômicas.
